Modeler-Plugins
Referenzen, XML-Werkzeuge, Kommentare & mehr — direkt im Camunda Modeler. Zip laden, entpacken, fertig.
Zu den Plugins →Living BPMN · Simulation · Zusammenarbeit
BPMN erleben statt betrachten.
Living BPMN: Synixx lässt Prozessmodelle laufen — Token-Simulation mit echten Daten (FEEL & DMN), individuelle Sichten je Adressat, gemeinsames Modellieren im Team. Und Werkzeuge, die direkt im Camunda Modeler zuhause sind.
Drei Wege zu Synixx
Synixx BPMN
Modellieren + Token-Simulation mit FEEL/DMN im Browser. Öffentliche Instanz, keine Anmeldung nötig.
Zum Werkzeug →Synixx BPMN-Studio
Live-Team-Modellierung, Rollen, KI-Assistent (auch on-prem) — für Hochschulen und Forschungs-/Praxispartner.
Partner werden →Ein Konzept, seit 2003 gereift
Synixx ist die Werkzeug gewordene Umsetzung eines Konzepts, das seit 2003 in über 100 Unternehmensprojekten und in der Hochschullehre entwickelt wurde: Prozesse fachlich und technisch gestalten — mit Zielen, Einbettung, Adressaten und Digitalisierung im Blick. Der Synixx-Ansatz im Detail →
bpmn-js, dmn-js und die Token-Simulation der bpmn.io-Community bilden das technische Fundament (Open Source, Lizenzen verlinkt).
Platz für Bizzy & Flow (Maskottchen-Illustrationen, ausstehend)
Seit 2003 · Beratung · Lehre · Werkzeug
Der Synixx-Ansatz
Prozesse gelingen, wenn ihre fachliche und ihre technische Gestaltung zusammen gedacht werden. Der Synixx-Ansatz fasst dafür vier Dimensionen — und die Werkzeuge setzen jede davon um.
Woran wird der Prozess gemessen?

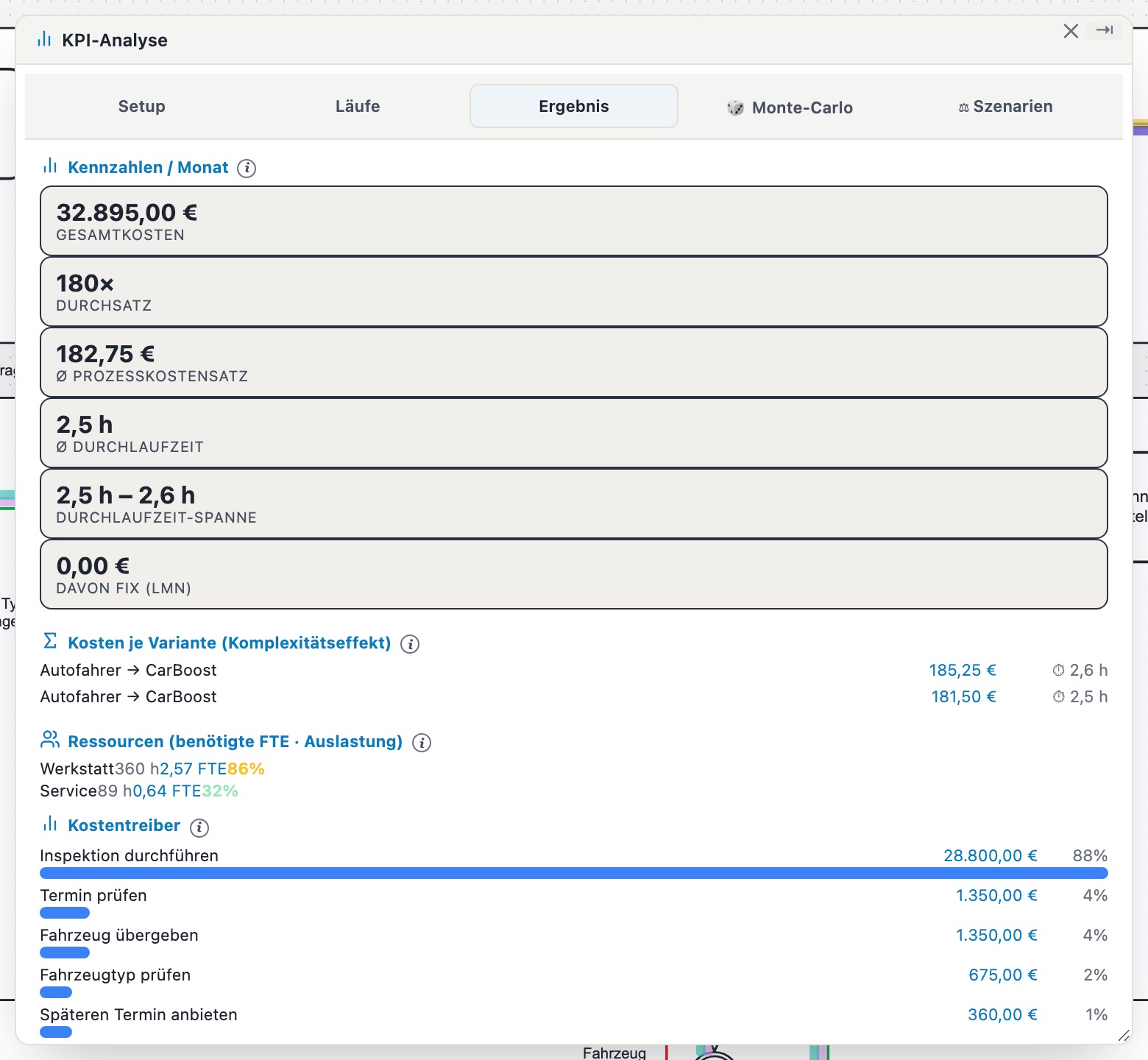

KPI-Analyse und Simulation zahlen direkt auf die Prozessziele ein: Kosten, Durchlaufzeit, Auslastung — gerechnet aus echten Sim-Läufen, nicht geschätzt.
Wo steht der Prozess in der Landschaft?

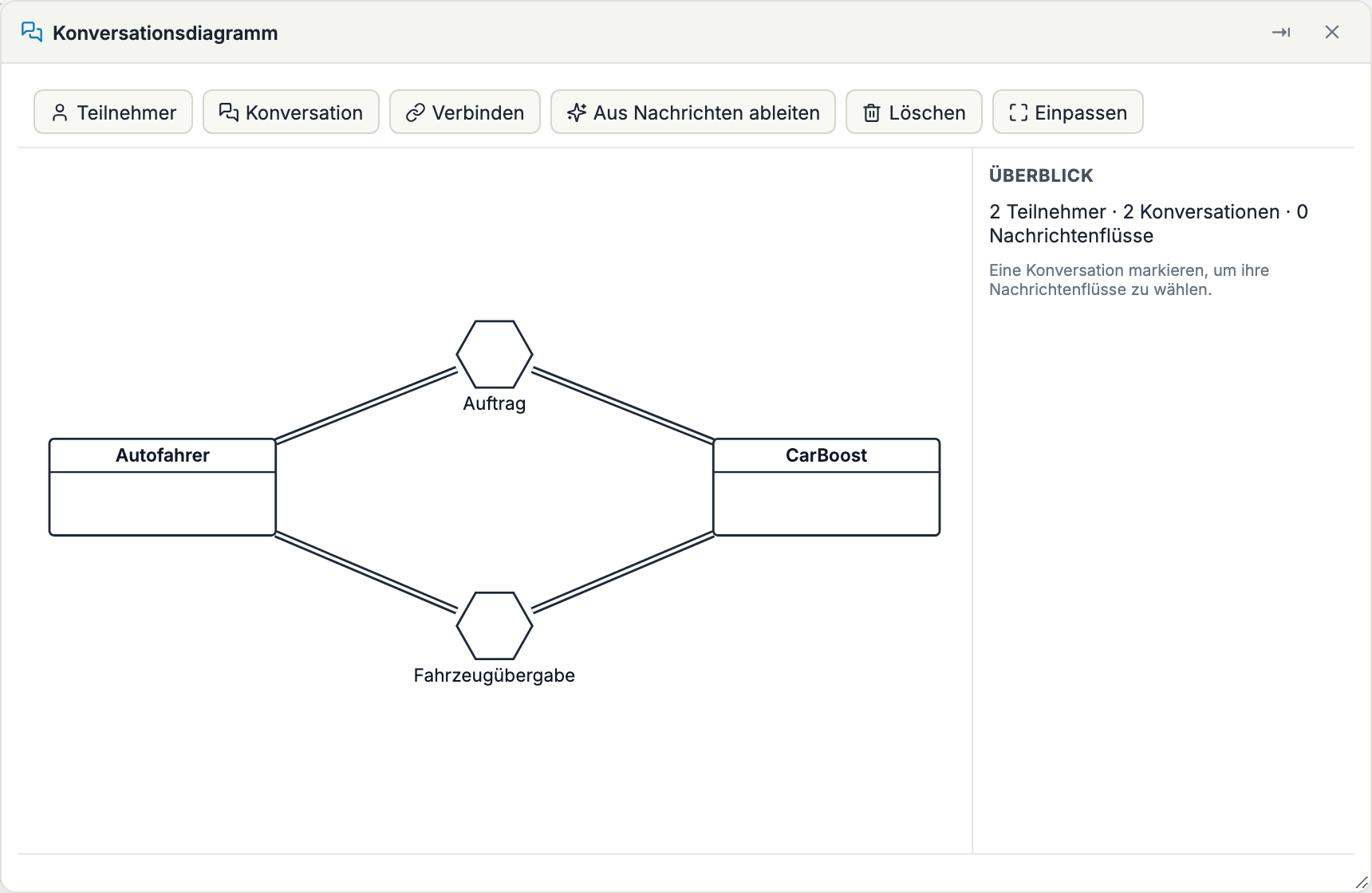

Start und Ende sind bewusste Entscheidungen; Schnittstellen zu Nachbarprozessen werden modelliert (Nachrichten, aufgerufene Prozesse) und in der Simulation mitgespielt.
Wer liest das Modell — und wie?
Sachbearbeiter, Entscheider, Auditoren und Entwickler brauchen verschiedene Sichten auf dasselbe Modell. Genau dafür gibt es Living BPMN (unten).
Wie wird das Modell ausführbar?
Vom fachlichen Modell zum Workflow ohne Bruch: dieselbe Datei wird simuliert, verfeinert und nach Camunda 8 exportiert und deployt.
Living BPMN — ein Modell, das lebt
Ein Prozessmodell ist kein Poster. In Synixx bleibt es ein Modell, aus dem sich jede Zielgruppe ihre Sicht zieht — und das jederzeit ausführbar ist.
Individuelle Sichten
Für Sachbearbeiter, Entscheider, Analysten, Fachexperten und Auditoren: gespeicherte Sichten aus Hierarchien (Pools, Subprozesse), Ebenen (Standard-, Alternativ-, Ausnahme- und Fehlerverläufe) und Themen-Tags (Technik, Dokumentation …) — jede Sicht zeigt genau das, was ihr Adressat braucht.
Simulieren & ausführen
Für Digitalisierer, Programmierer und Workflow-Spezialisten: Living-BPMN-Simulation mit FEEL und Inside View (Variablen live beobachten und setzen, DMN-Entscheidungen im Lauf) — und der Weg in die Produktion per Camunda-Export und Deploy.
Der Name
Synixx
Das Zeichen: eine Aufgabe, an deren Kante der Token andockt — das Modell ist keine Zeichnung, es wird gleich ausgeführt.
Syn·ixx [ˈzyːnɪks] — aus dem griechischen syn („zusammen") und einem doppelten x. Drei Lesarten, alle wahr: syn — Fachlichkeit und Technik in einem Modell, Menschen gleichzeitig am selben Prozess, Sichten synchron. x × x — die zwei Perspektiven fachlich × technisch; zugleich ist das X in BPMN das Zeichen der Entscheidung. Und x als Unbekannte — die offene Größe im Modell, die Living BPMN mit echten Daten füllt.
Camunda Modeler · Open Source · MIT · Welle 1
Vier Plugins für den Camunda Modeler
Werkzeuge für fachliche Arbeit und Analyse — kostenlos, quelloffen, ohne Telemetrie. Aus dem Synixx-Werkzeugkasten extrahiert; weitere folgen.
| Plugin | Was es tut | Download |
|---|---|---|
| kommentar | Kommentare am Element: documentation-Einträge als Marker-Badge mit Hover-Tooltip — Fachwissen wandert ins Modell. | Zip |
| notation | BPMN-Notation: durchsuchbare Symbol-Legende zum Nachschlagen beim Modellieren — der Lern-Einstieg. | Zip |

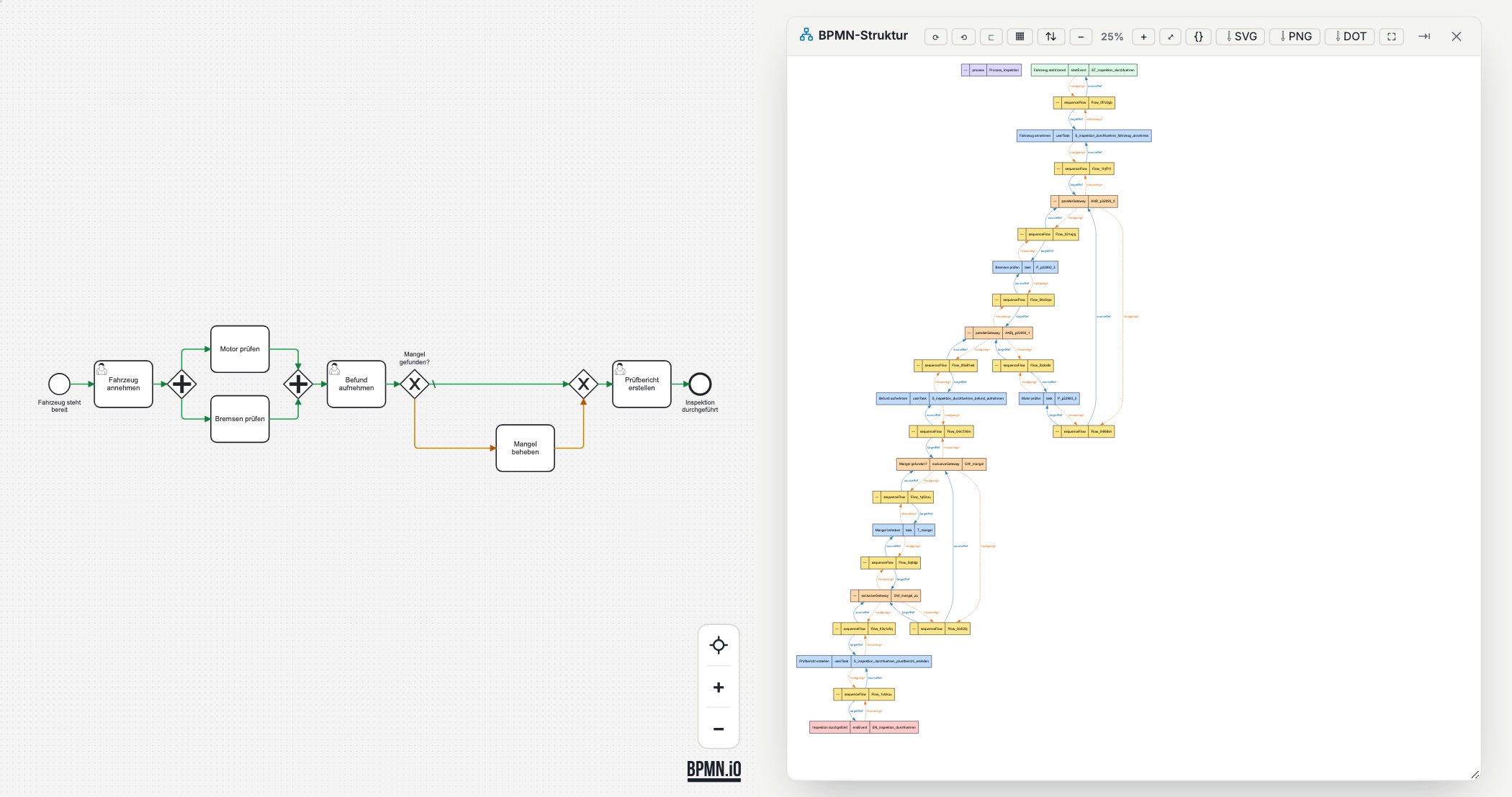

| bpmn-graphviz | Strukturgraph: das Modell als abstrahierter Graph (offline, viz.js) — inklusive Pool-Clustern, Klick springt ins Diagramm. | Zip |
| xml-full | XML-Vollansicht: das komplette Modell als einklappbarer Baum mit Suche — verstehen, was der Modeler wirklich schreibt. | Zip |
Welle 2 in Vorbereitung: FEEL-Referenz · DMN-Referenz · XML-Inspektor.
Installation
- Release-Zip des Plugins herunterladen.
- In den plugins-Ordner des Camunda Modelers entpacken (der Zip-Ordnername stimmt bereits).
- Camunda Modeler neu starten — fertig.
Alle Plugins stehen unter MIT-Lizenz. Die Analyse-Engine (Token-Spur, Pfad-Ebenen, KPI) ist Teil der Synixx-Produkte und (noch) nicht Teil dieser Sammlung.
Im Browser · Öffentliche Instanz · Keine Anmeldung
Synixx BPMN
Modellieren und sofort simulieren: Der Token läuft, Gateways entscheiden über echte Daten, DMN-Tabellen werden live ausgewertet.
- Token-Simulation mit Prozessvariablen (FEEL)
- FEEL-Editor & FEEL-Viewer (Werte live beobachten)

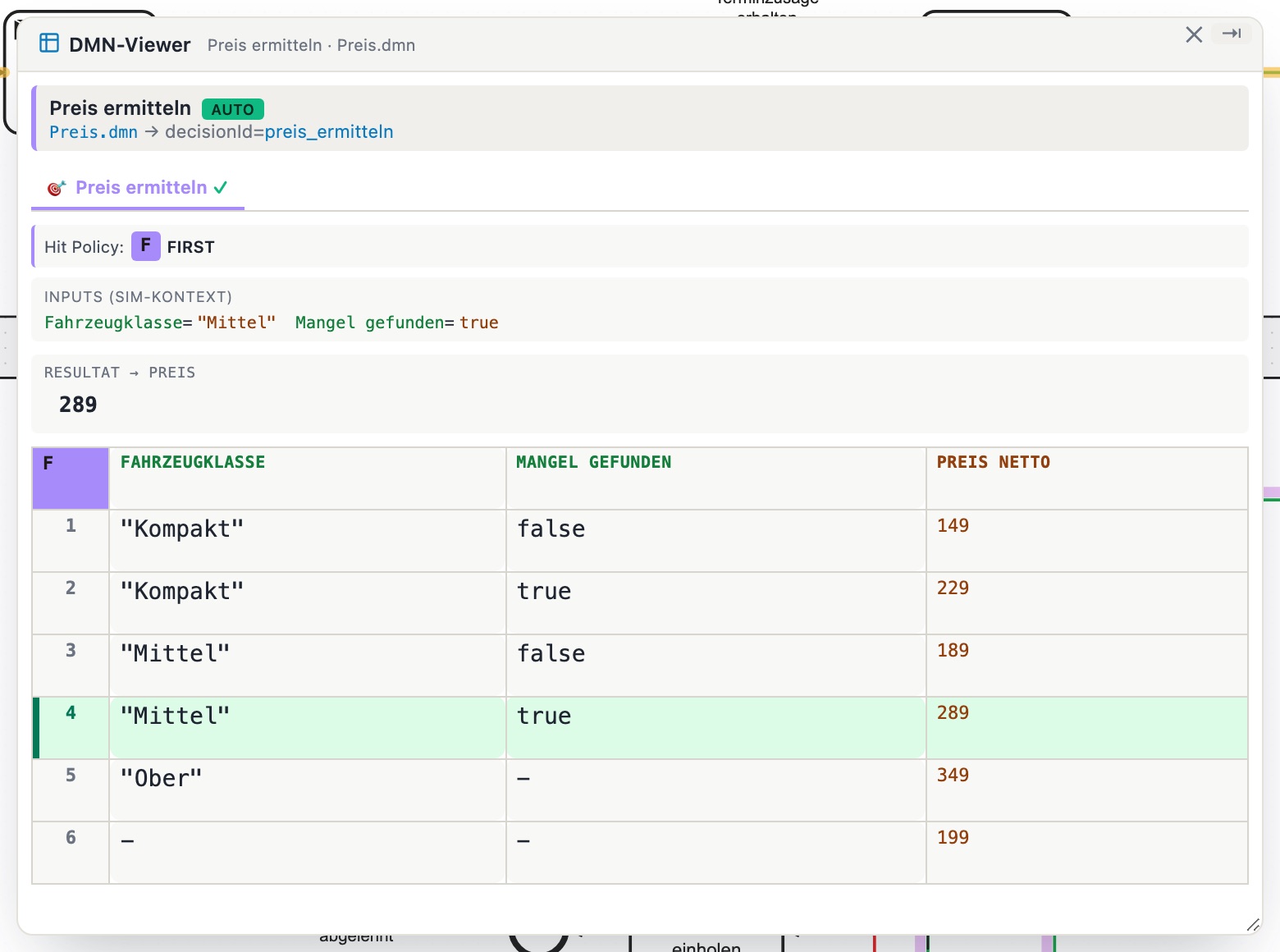

- DMN-Editor mit Tabellentest und DRD-Auswertung

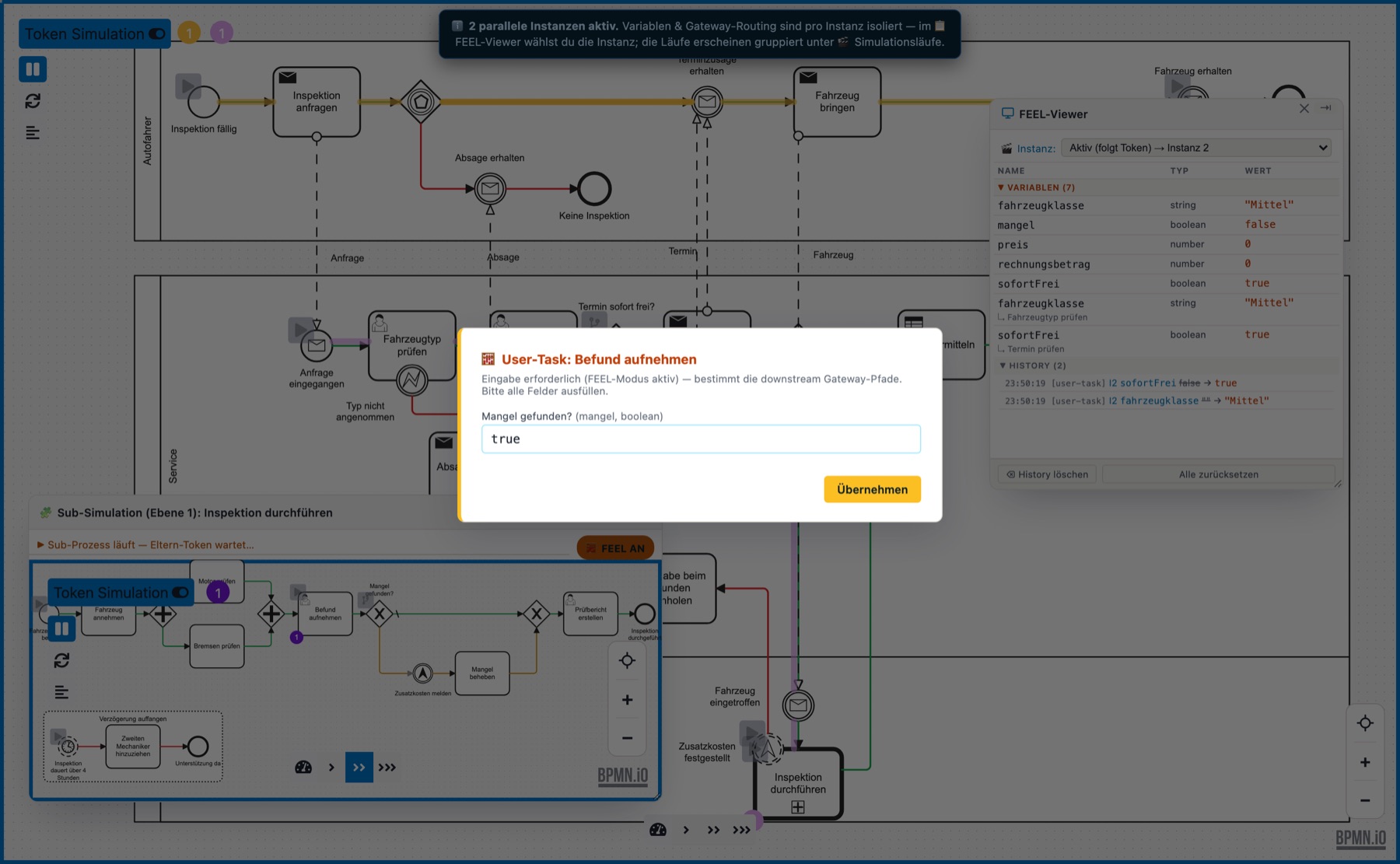

- Benutzer-Formulare in der Simulation (UserTask/Start)
- Pfad-Ebenen: Happy Path, Alternativen, Ausnahmen ein-/ausblenden

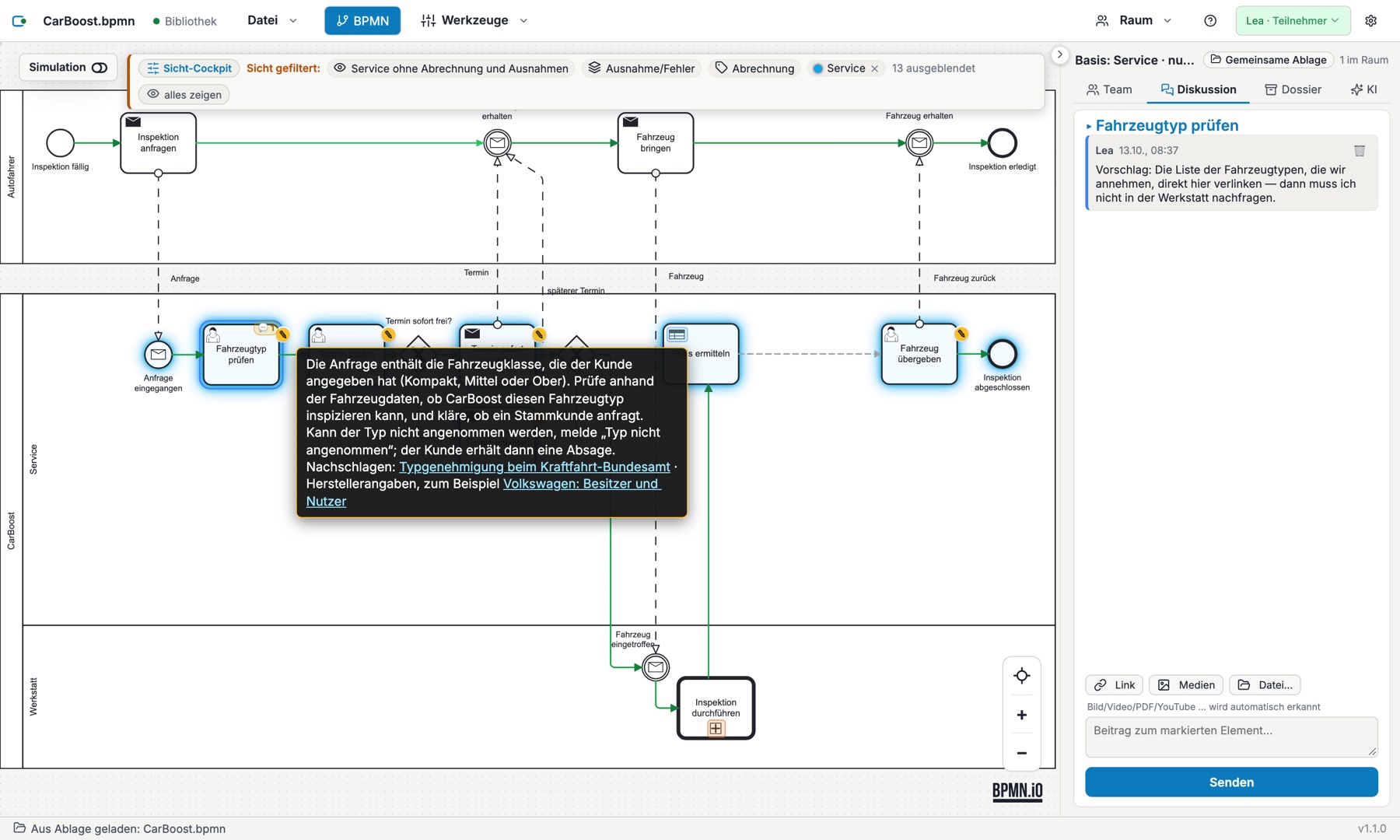

- Themen-Tags und gespeicherte Sichten
- KPI-Analyse & Prozesskostenrechnung aus Sim-Läufen
- Reporte als PDF/PNG/SVG

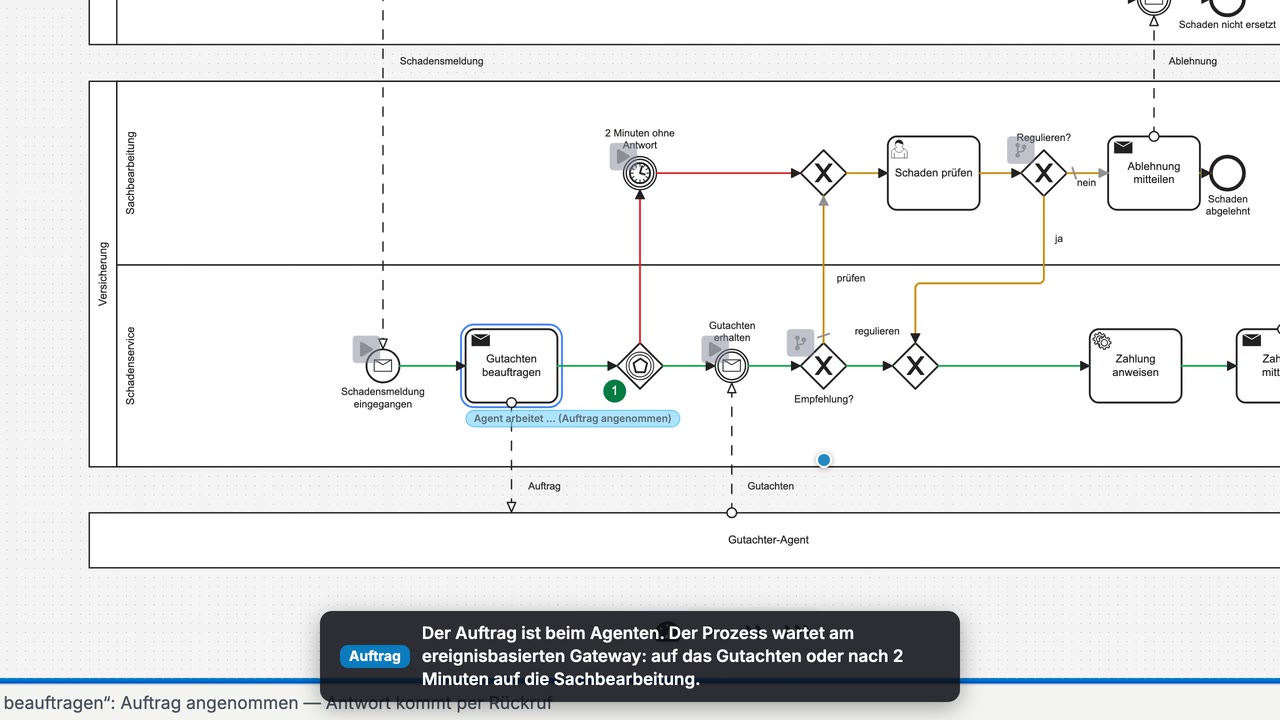

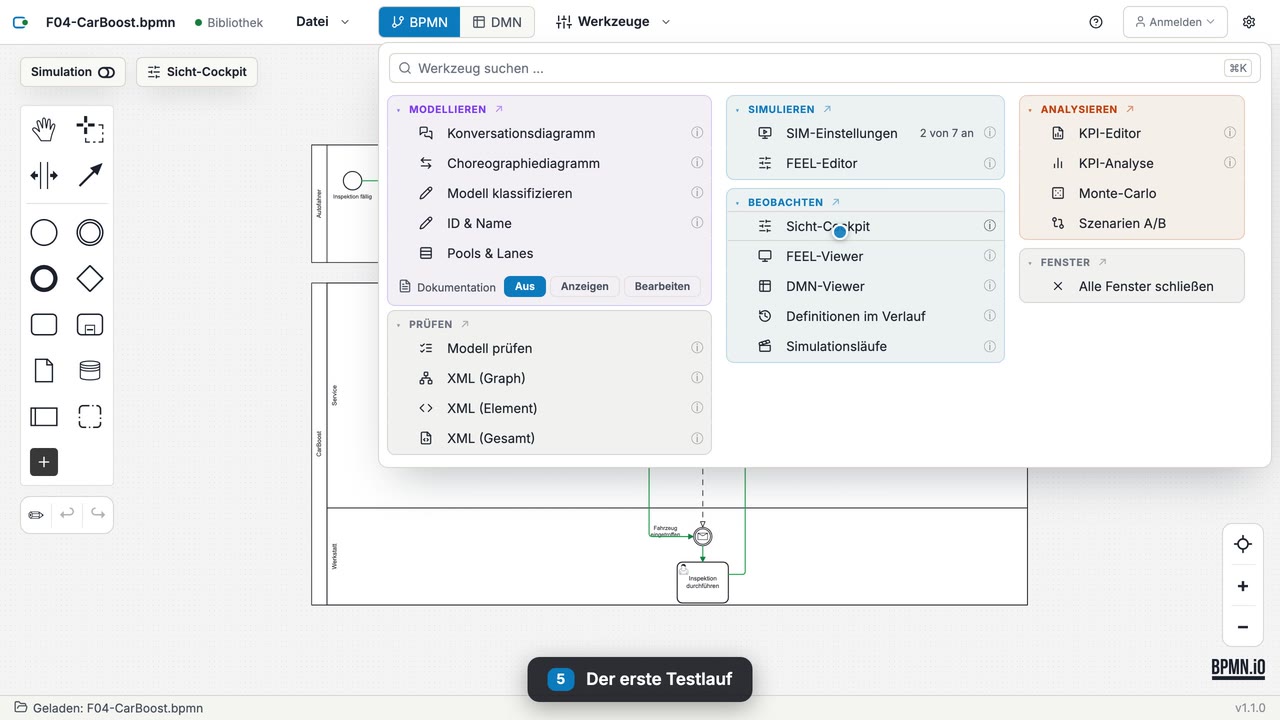

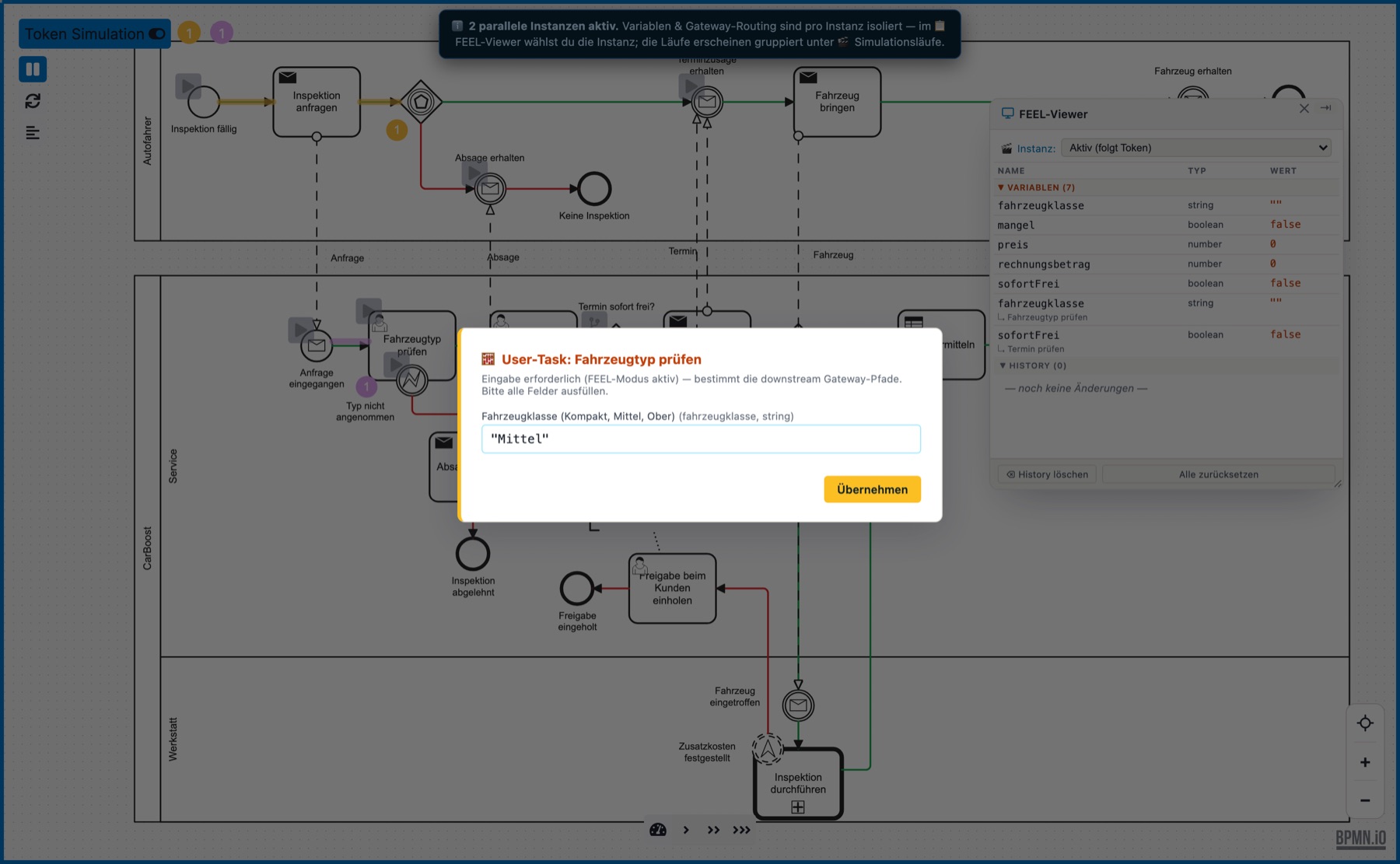

Das Werkzeug in Bewegung

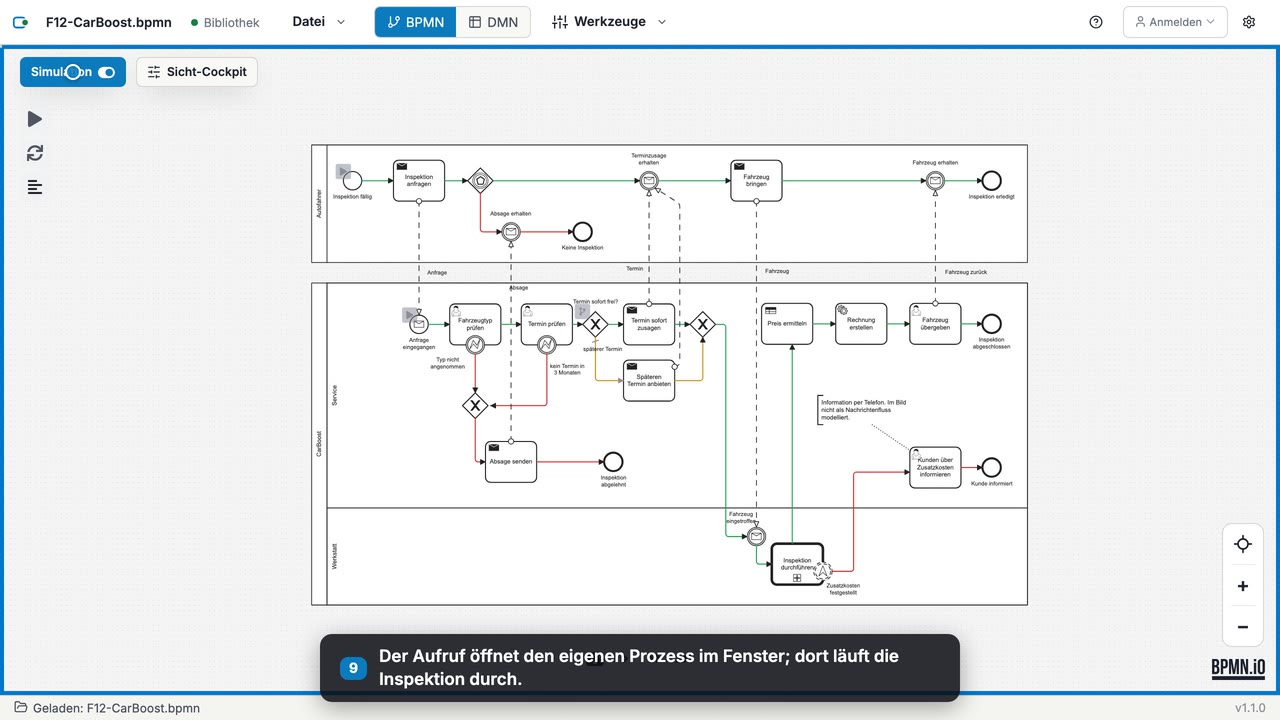

Alle Clips laufen am selben Beispiel — der Ausleihe von Wassersportgeräten (SUP, Kajak, Segelboot, Motorboot): Voraussetzungen und Kaution je Gerätetyp kommen aus einer DMN-Tabelle, Einweisung und Schadensfall sind eigene Verläufe.

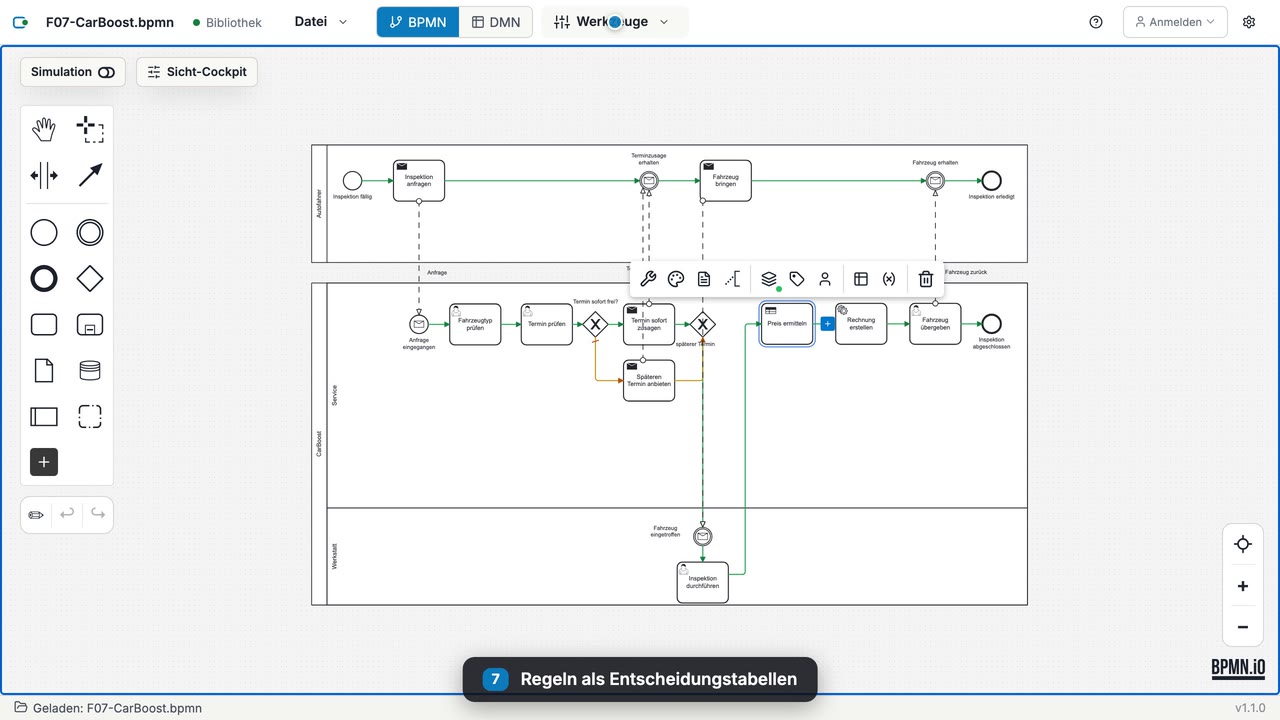

Simulieren & Entscheiden

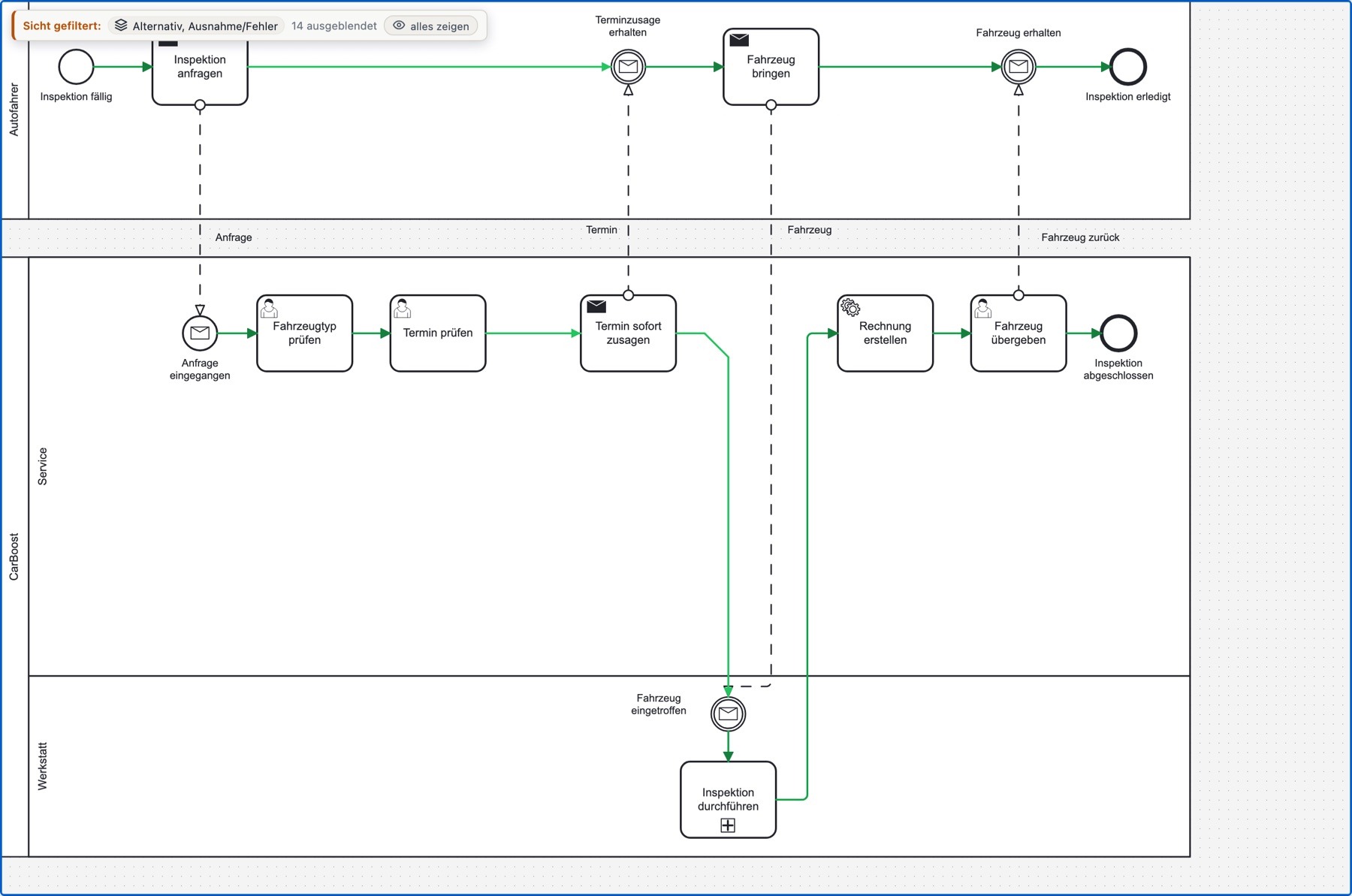

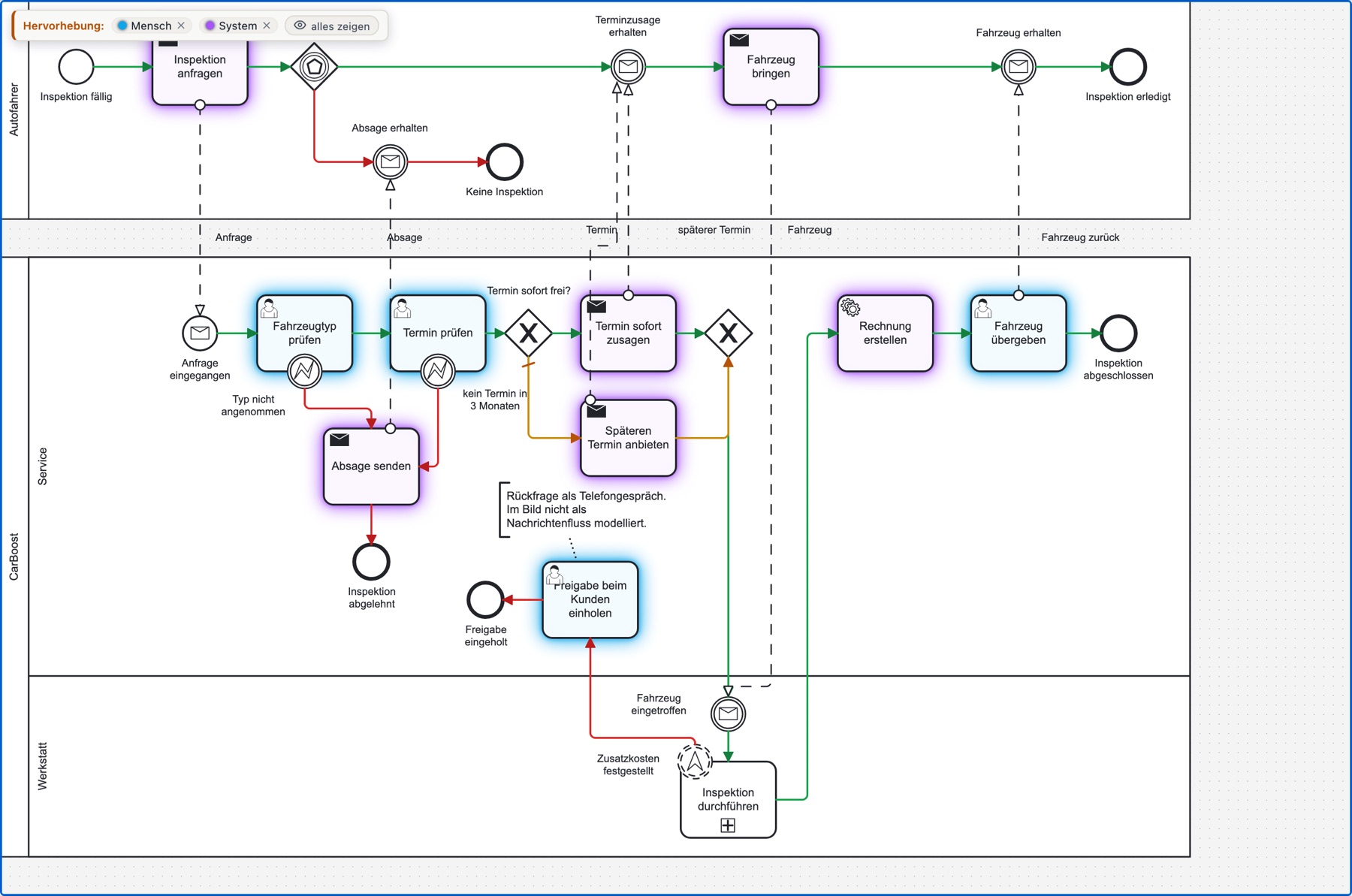

Sichten & Struktur
Für Hochschulen · Forschungs- & Praxispartner
Synixx BPMN-Studio
Gemeinsam am selben Modell — live. Das Studio bringt alles aus Synixx BPMN mit und ergänzt Zusammenarbeit, Rollen und einen KI-Assistenten, der auch komplett on-premises läuft.
- Live-Co-Editing: alle modellieren gleichzeitig, konfliktfrei
- Gruppenräume mit Zugangscodes, Gast- und Basis-Räumen
- Rollen: Moderator, Teilnehmer, Beobachter, Nur-Lese-Zugänge
- Moderierte Rollenspiel-Simulation (verteilte Formulare)
- Präsentationsmodus mit freiwilliger Spiegelung

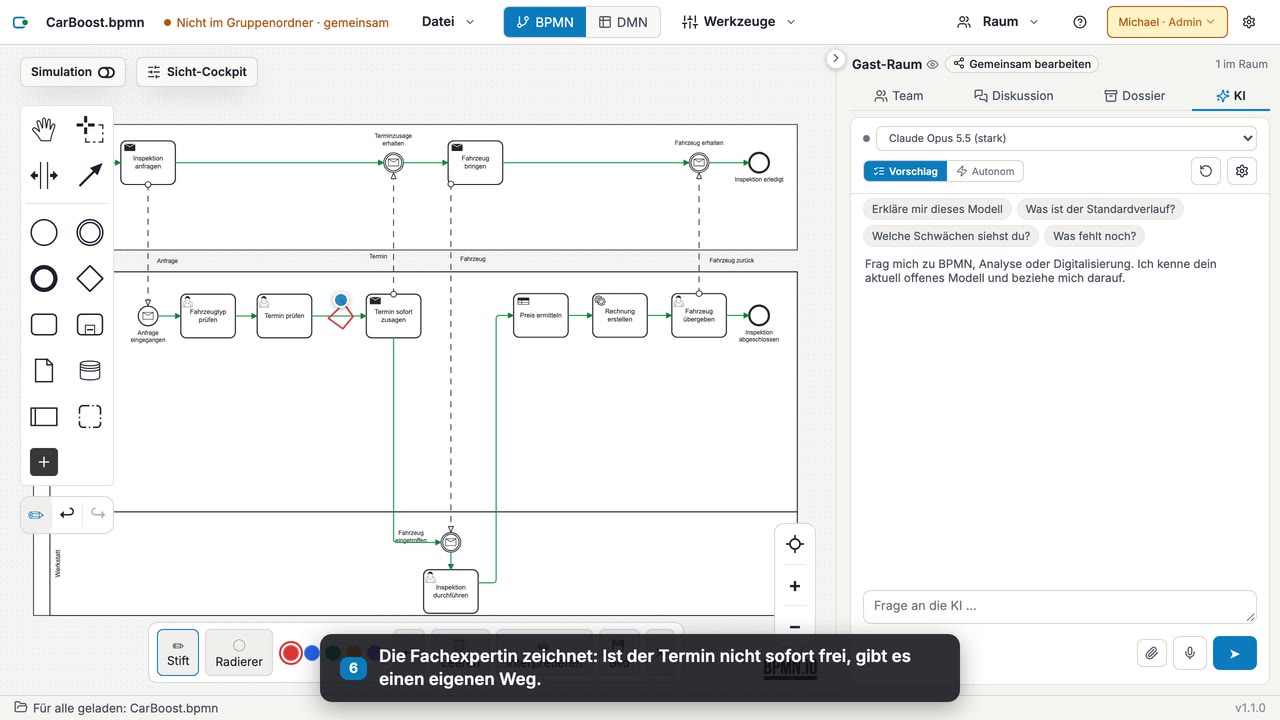

- KI-Assistent: Modelle bauen per Chat, Skizze → BPMN, Diktat
- On-prem-KI möglich (lokale Modelle, kein Cloud-Zwang)
- Prozess-Dossiers: Kommentare, Sim-Spuren, Reporte je Modell
- Versionsverwaltung mit visuellem Modell-Diff

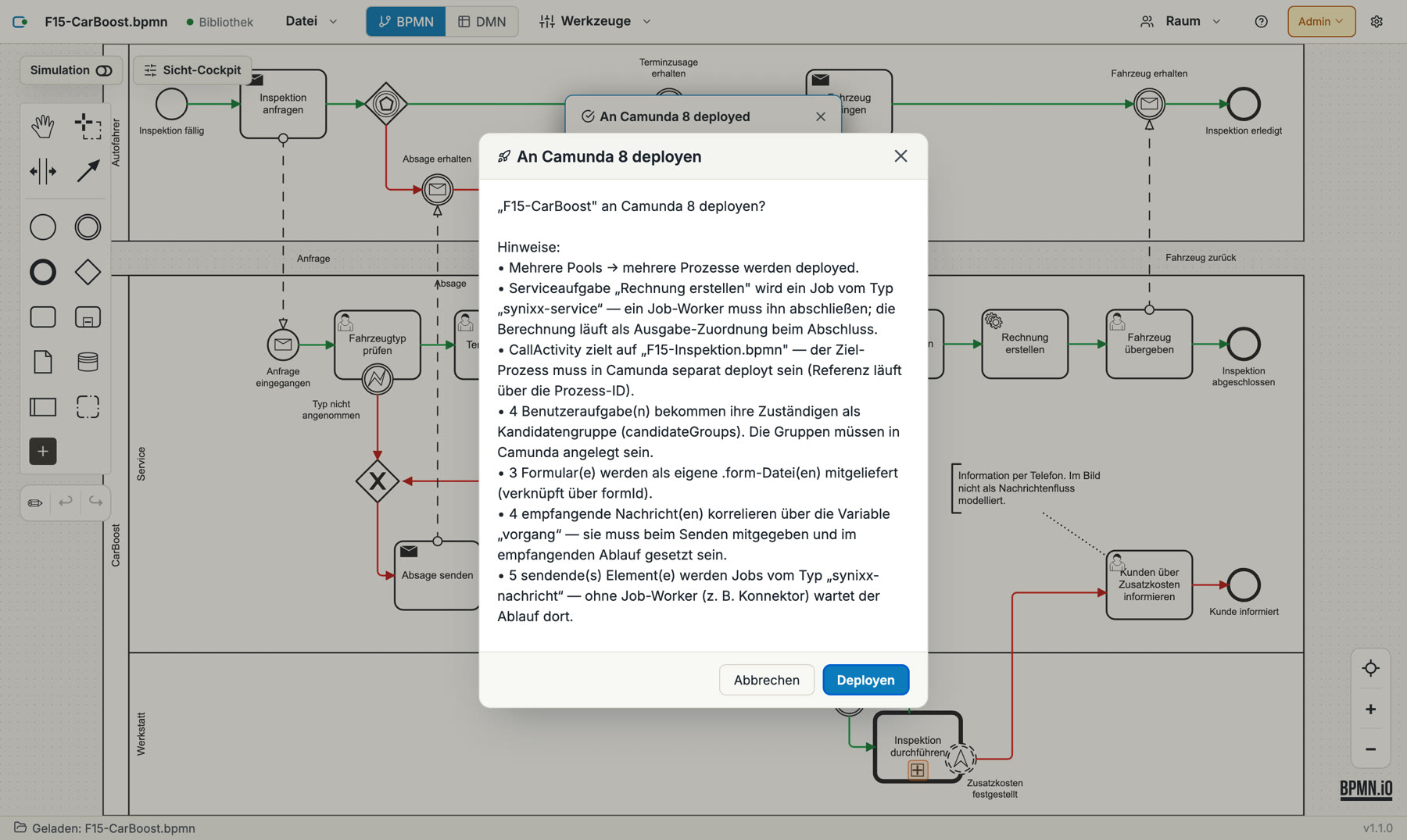

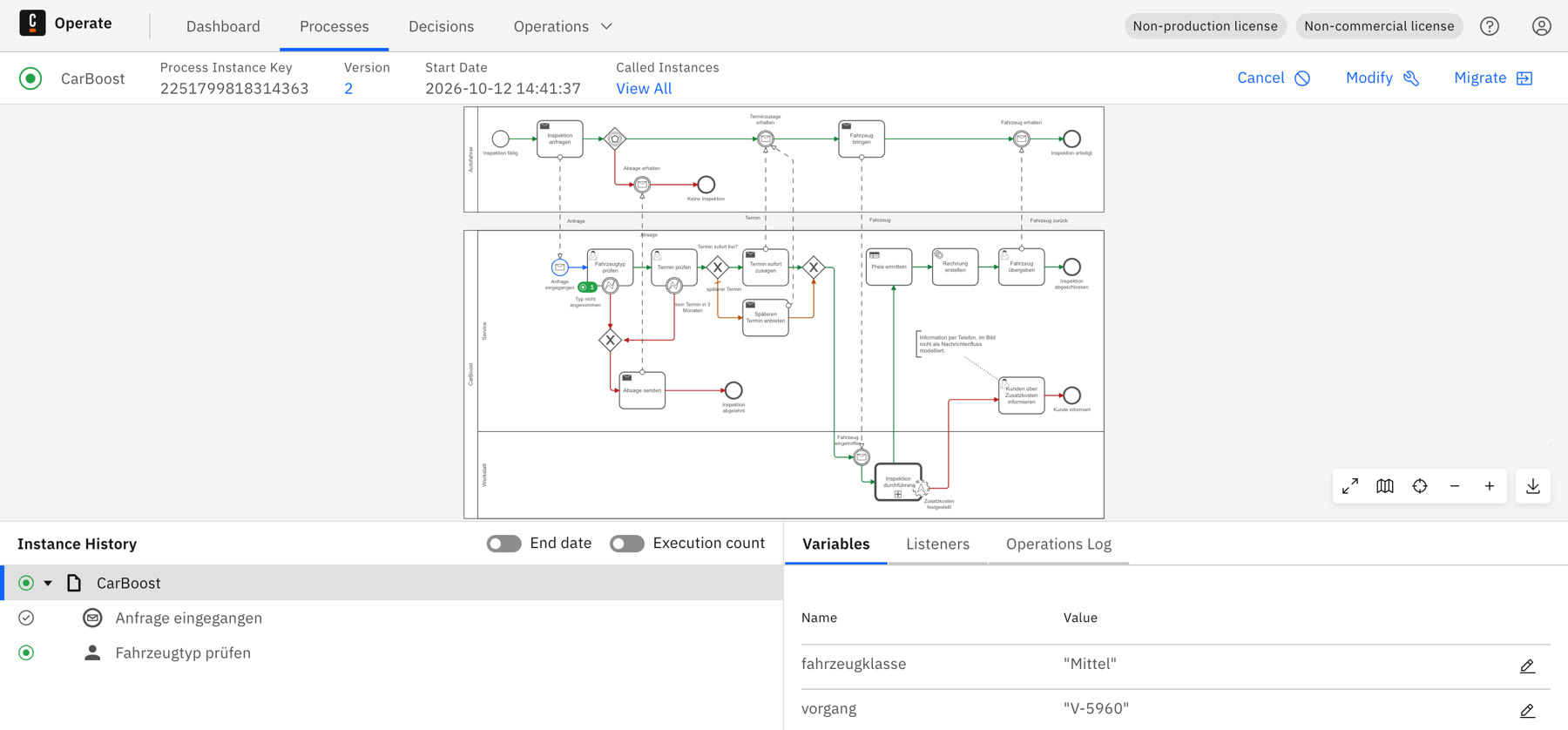

- Camunda-8-Export (Zeebe-Transform + Deploy)
Das Studio wird an Partner als Quellpaket mit Betriebs-Dokumentation übergeben (Sichtungs-/Forschungslizenz). Für Lehre und Workshops gibt es einen geführten Einrichtungs-Assistenten.

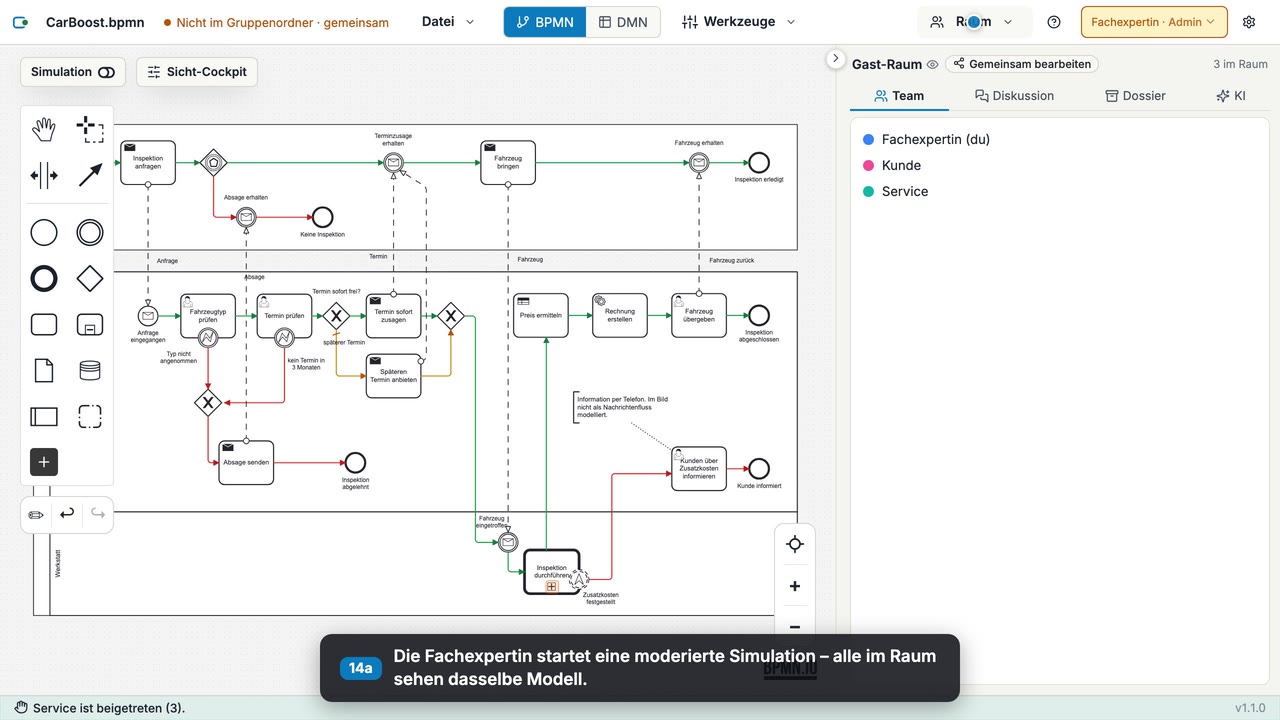

Zusammenarbeit erleben
KI-Assistent erleben

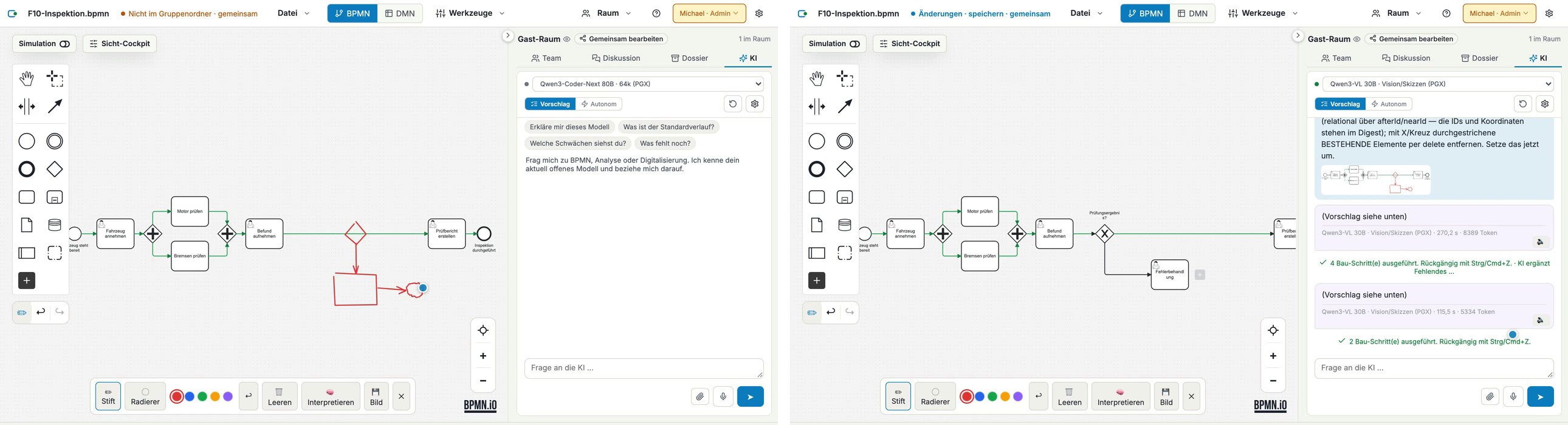

Drei Anbieter im Wechsel — darunter Qwen auf eigener Hardware, komplett ohne Internet. Wartezeiten sind im Schnitt gerafft und im Video als „⏩ Zeitraffer" mit echter Antwortzeit ausgewiesen.
Studien · Benchmarks · Kooperation
Forschung mit Synixx
Synixx ist auch ein Forschungsinstrument: Wie gut bauen Sprachmodelle Prozessmodelle? Wie lernen Studierende BPMN? Die Werkzeuge dafür sind eingebaut.

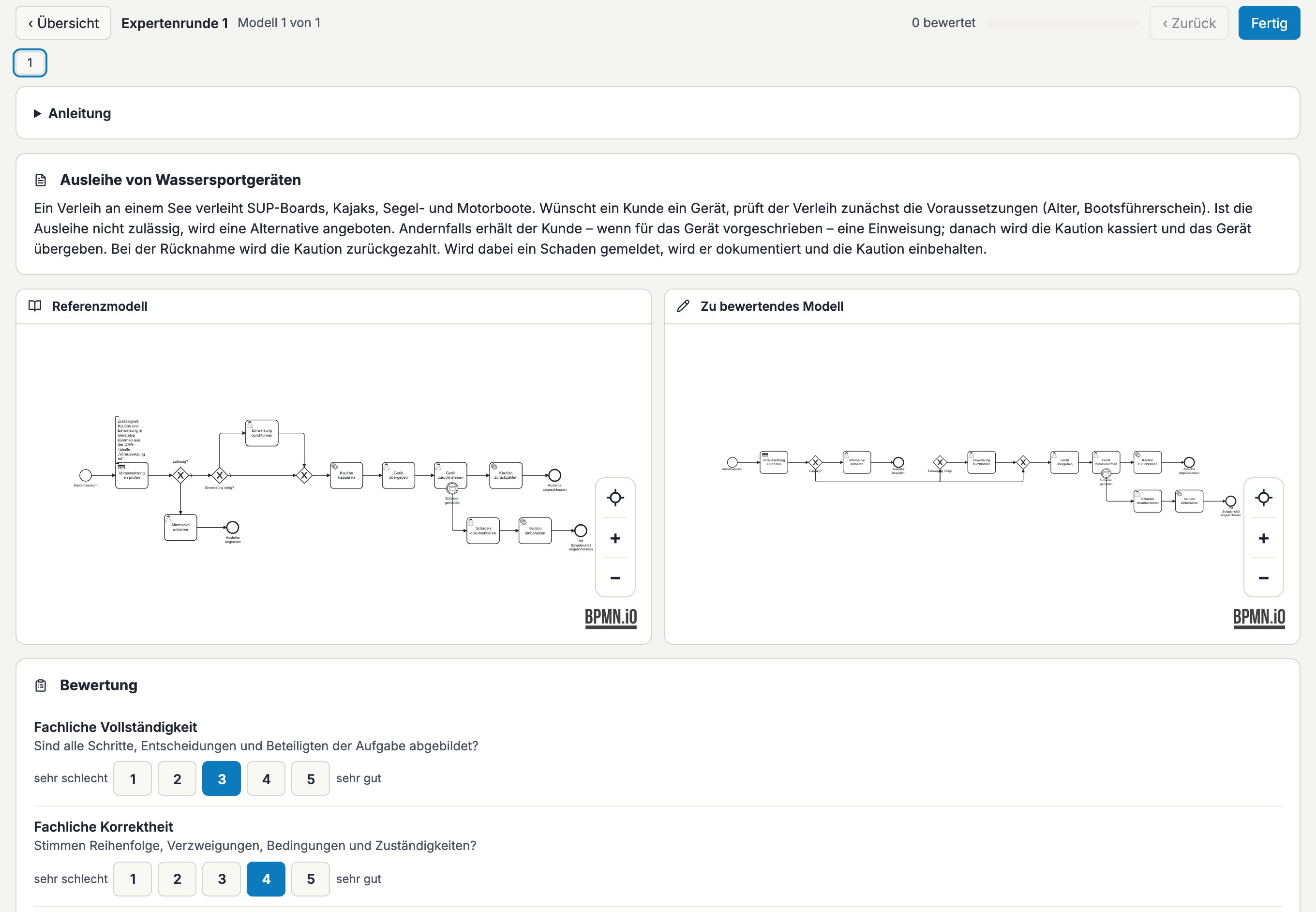

Provider-Benchmark
Dieselbe Modellierungsaufgabe an mehrere KI-Anbieter — Token, Kosten, Latenz und Bau-Qualität je Modell, als CSV/JSON exportierbar, inklusive BPMN-Artefakten je Lauf.
Interaktions-Recorder
Zeichnet KI-Interaktionen mit Vorher/Nachher-Modellständen auf — Hochschulen können Log-Ordner austauschen und gemeinsam auswerten.
Trainingsmodus
Selbstlern-Quizze mit simulierbaren BPMN-Fragen — offline-fähig, mit Fortschritt und Auswertung. OCEB2-Fragenkatalog vorhanden.
Paper
Drei Paper beschreiben Ansatz, Konzept und Software — als PDF zum Herunterladen:

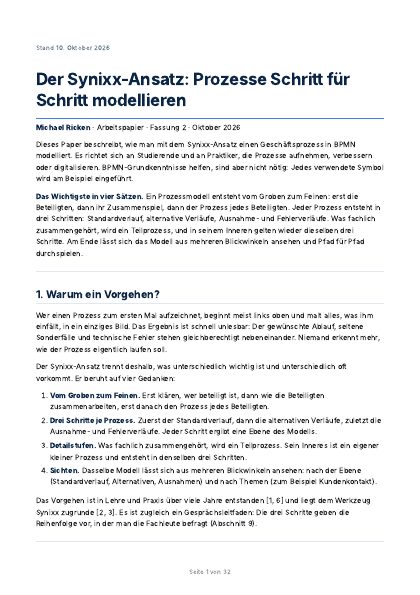

Der Synixx-Ansatz
Fachliche und technische Prozessgestaltung: Ziele, Einbettung, Adressaten, Digitalisierung — das Konzept hinter den Werkzeugen.
⬇ PDF (Platzhalter)Das Synixx-Konzept
Living BPMN im Detail: Sichten, Ebenen, Themen-Tags und die Simulations-Semantik mit FEEL und DMN.

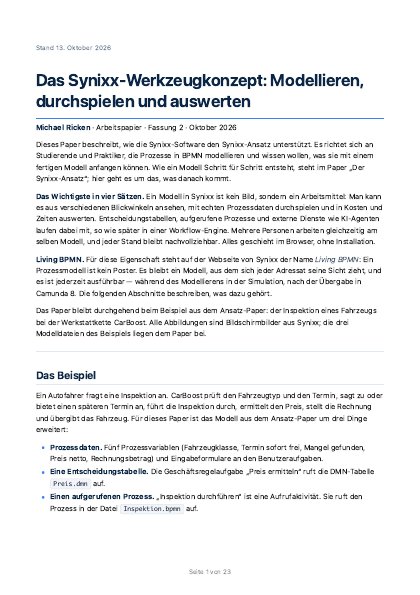

⬇ PDF (Platzhalter)Die Synixx-Software
Architektur und Werkzeuglandschaft: Studio, Team-Modellierung, Modeler-Plugins, KI-Assistenz und Studien-Werkzeuge.

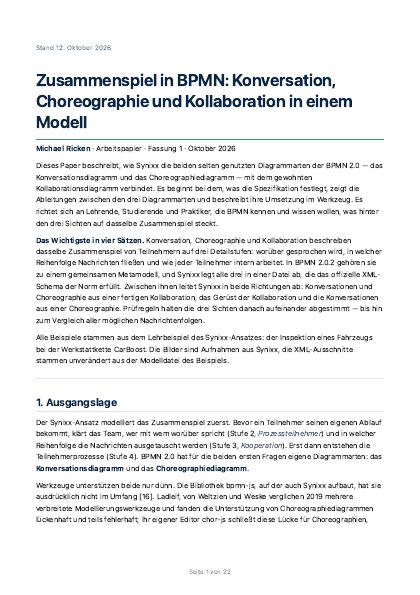

⬇ PDF (Platzhalter)Weitere Publikationen
Publikationsliste (wächst — Platzhalter)
SmartBPM
Über Synixx
Synixx wird von Prof. Dr. Michael Ricken entwickelt — an der Schnittstelle von Hochschullehre, Prozessberatung und Forschung.
Hochschule: Hochschule RheinMain, Wiesbaden · Fachbereich Design Informatik Medien · Studiengang Wirtschaftsinformatik · Lehrgebiet Enterprise Architecture mit Schwerpunkt Digitalisierung von Prozessen. Synixx entsteht mit Unterstützung der Hochschule RheinMain — in Lehrveranstaltungen erprobt und in der Forschung weiterentwickelt.
Praxis: Seit 2003 als Berater und Trainer für Prozessdigitalisierung unterwegs — mehr als 100 Unternehmen in Schulungen, Coachings und Beratungen begleitet, insbesondere mit BPMN. Synixx überführt dieses Konzept aus 20+ Jahren Projekt- und Lehrerfahrung in eine Werkzeuglandschaft.
Kontakt: michael.ricken@smartbpm.de
Web: smartbpm.de (private Domain)
Open Source
Synixx baut auf bpmn-js, dmn-js und der Token-Simulation des bpmn.io-Ökosystems auf. Die vollständige Lizenzübersicht steht unter live.synixx.de/lizenzen; die Modeler-Plugins stehen unter MIT.
